Машина для фигурной резки труб Promotech PPCM-1250
Цена по запросу
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту.

Оплата через Яндекc.Кассу банковской картой и наличными.

Гарантия

1 год.

Собственный сервисный центр

Большой склад запчастей и расходников.

Артикул: ZLS-000002

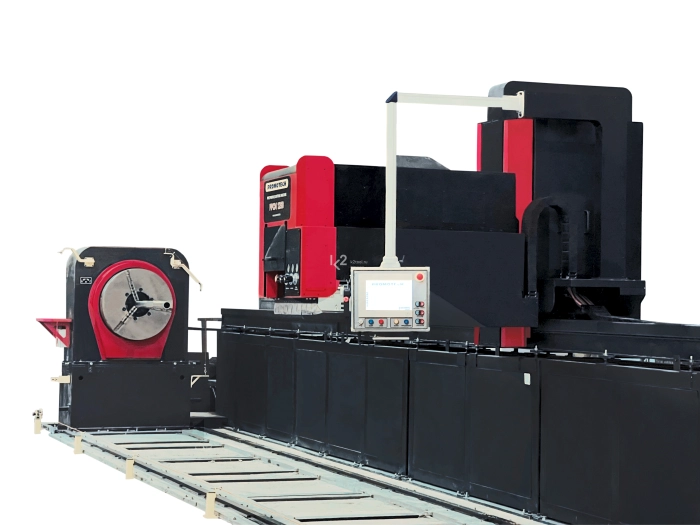

Машина для фигурной резки труб Promotech PPCM-1250

Диаметр трубы
650 мм
1250 мм
1500 мм

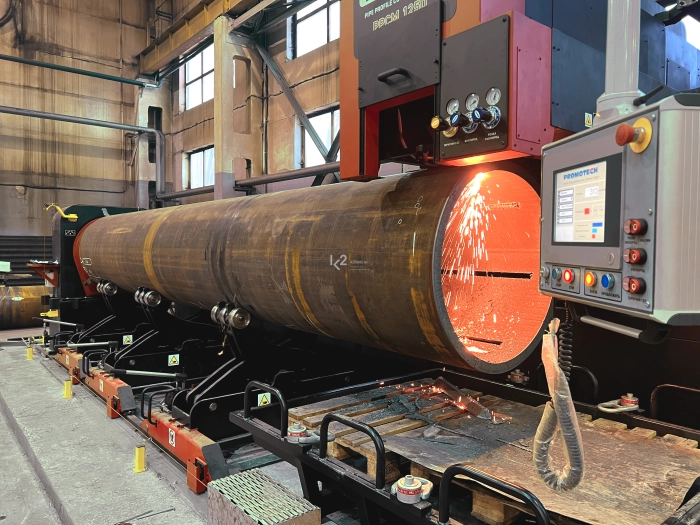

PPCM 1250 разработана для выполнения прямых разрезов, форменных разрезов и отверстий в трубах из углеродистой стали. Трубы могут иметь диаметр 90-1250 мм, длину до 12 м и вес до 10000 кг.

Преимущества

  • Удобное программное обеспечение, включающее библиотеку макросов для большинства типичных форм резки.
  • 3D профилирование.
  • Автоматическая компенсация скорости резания в зависимости от толщины материала, угла резания и направления резания для достижения наилучшего качества резания.
  • Простой в использовании сенсорный экран с адаптированным под пользователя программным обеспечением.
  • Сверхпрочная жесткая конструкция.
  • Высокий показатель работоспособности.
  • Легкий доступ к газовым клапанам.
  • Система удаления дыма через шпиндель (опция).
  • Максимальная безопасность, благодаря интегрированной системе безопасности.

Технические характеристики

Внешний диаметр заготовки 90-1250 мм
Макс. длина заготовки 12 м
Макс. масса заготовки 10000 кг
Количество гидравлических опор 4
Минимальная длина трубы для резки при 0º
(включая длину зажима 100 мм)
600 мм
Опора трубы (регулируемая высота) Рабочий предел работы 3,5 Т/каждый
Максимальная скорость продольного перемещения 10 м/мин
Максимальный наклон факела от + 45° до - 45°
Потребляемая мощность 7,5 В
Подача кислорода 7 бар, 5000 л/ч
7 бар, 600 л/ч
Поставка ацетилена 2 бар, 500 л/ч

*Для выполнения газовой резки (пропан) требуется набор инструментов для резки HARRIS, а для плазменной резки машина оснащается по индивидуальному требованию заказчика.

Макросы

Новейшая система управления машиной позволяет легко и быстро выполнять операции по программированию. Интегрированная библиотека макросов содержит описания типичных стыков труб. В стандартную библиотеку включены лишь типичных макросы, другие макросы предоставляются по запросу. Передача данных ЧПУ из CAD/CAM ПО доступна опционально.

  • все макросы из библиотеки PPCM доступны и на ПК
  • экономия времени - когда машина PPCM используется для резки, следующий проект может быть подготовлен на ПК в это время
  • простой перенос между ПК и машиной PPCM с помощью USB-накопителя
  • простое и удобное программное обеспечение

Труба

Плоскость трубы

Соединение труб

Круговое отверстие со скосом

Труба - две плоскости

Плоскость трубы с отверстиями для ребер

Прямоугольная накладка

Армирующая накладка

Составная резка

Труба колено

ПО Lantek Flex 3D Tubes (опция)

Это программное обеспечение, адаптированное для PPCM, позволяет простым способом генерировать код ЧПУ, необходимый для резки сложных форм пересечения труб. Программное обеспечение Lantek Flex 3D Tubes является идеальным инструментом для импорта геометрии CAD.

Возможности Lantek:

  • Импорт геометрии CAD из внешнего программного обеспечения и прием различных типов файлов, включая Tekla, SAT, STEP, IFC, Excel.
  • Проектирование труб и соединений с использованием набора стандартных форм или построение из 2D контуров.
  • Визуализация соединений и настройка траектории движения горелки для оптимизации подготовки к сварке.
  • Система автоматического раскроя Lantek определяет наиболее эффективное положение элементов, вырезанных из труб, что позволяет минимизировать отходы материала, а также облегчает управление складом труб.

Комплект поставки

  • Станок для резки трубного профиля
  • Гидравлические опоры (2 или 4)
  • Основные ролики (2 или 4)
  • Полиуретановые ролики (2 или 4)
  • Основные тиски патрона
  • Ключ для трубного патрона
  • Газовая горелка Harris
  • Руководство по эксплуатации
  • Зажимы для труб диаметром 95-910 мм
  • Зажимы для труб диаметром от 910 мм
  • Оснастка для настройки горелок

Видео

Демонстрация машины с ЧПУ для фигурной резки труб PPCM-1250 | Видео К2
